Hướng Dẫn 7 Bước Chuyển Đổi Hình Ảnh 3D Sang Bản Vẽ CAD 2D Bằng AI
Giới thiệu:
Trong lĩnh vực thiết kế nhà tại Đà Nẵng, việc chuyển đổi ý tưởng từ một hình ảnh 3D sinh động sang một bản vẽ kỹ thuật 2D chi tiết là bước khởi đầu quan trọng cho mọi dự án. Tuy nhiên, quá trình này thường đòi hỏi kiến thức chuyên môn và thời gian đáng kể.
Hôm nay, thicongnhadanang.com sẽ giới thiệu đến bạn một phương pháp đột phá: chuyển hình ảnh thành bản vẽ AutoCAD chỉ trong 7 bước đơn giản, tận dụng sức mạnh của Trí tuệ nhân tạo (AI). Quy trình này không chỉ giúp bạn nhanh chóng hình dung ý tưởng mà còn là công cụ hữu ích để trao đổi với kiến trúc sư.
Hãy cùng khám phá cách chuyển 3D hình ảnh thành file 2D CAD một cách hiệu quả và dễ dàng!

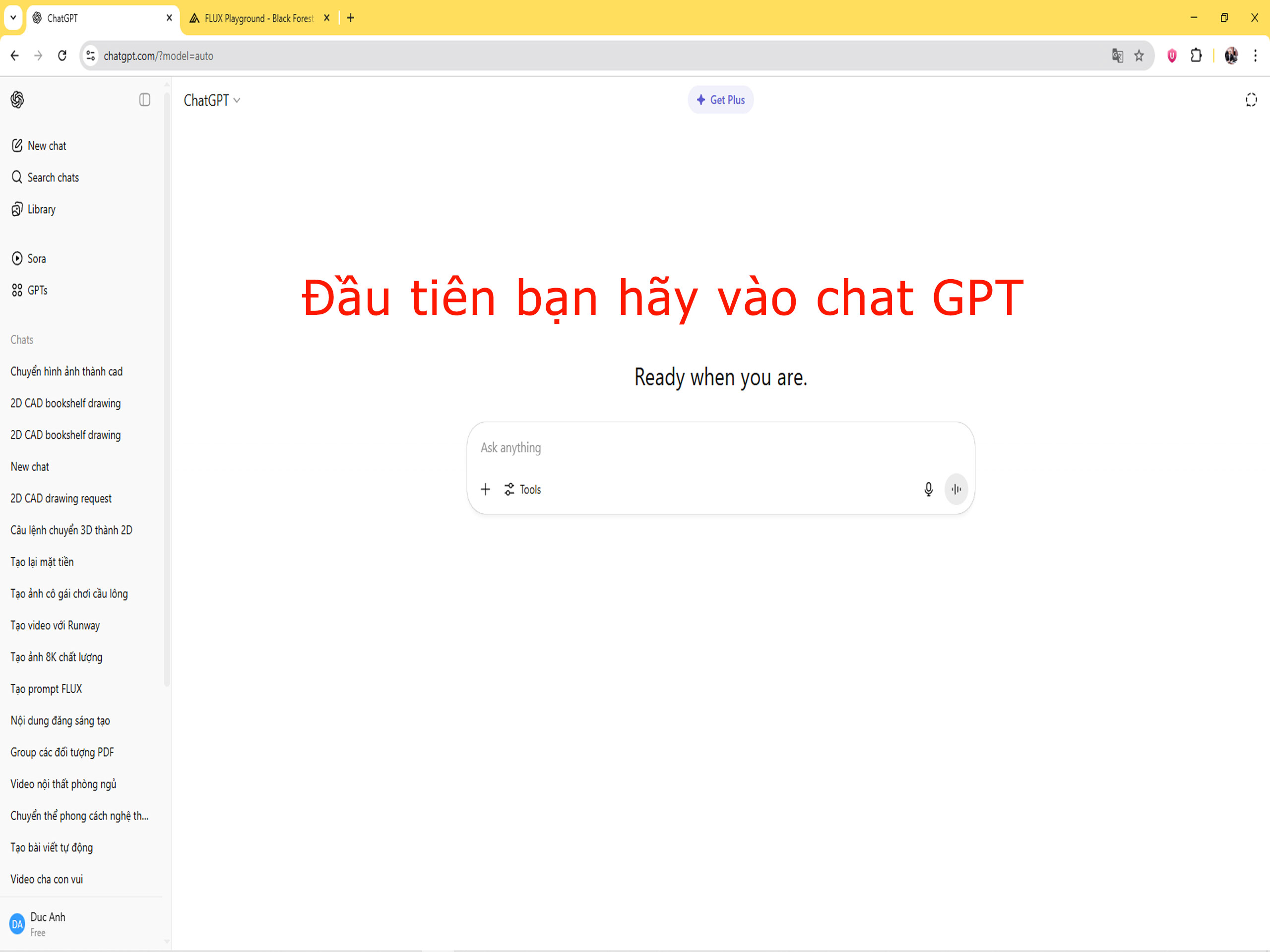

Bước 1: Khởi động với ChatGPT
Điểm xuất phát của chúng ta là công cụ AI tạo sinh hình ảnh. Ở đây, chúng tôi sử dụng ChatGPT làm ví dụ. Bạn chỉ cần truy cập vào trang chủ và đăng nhập vào tài khoản của mình.

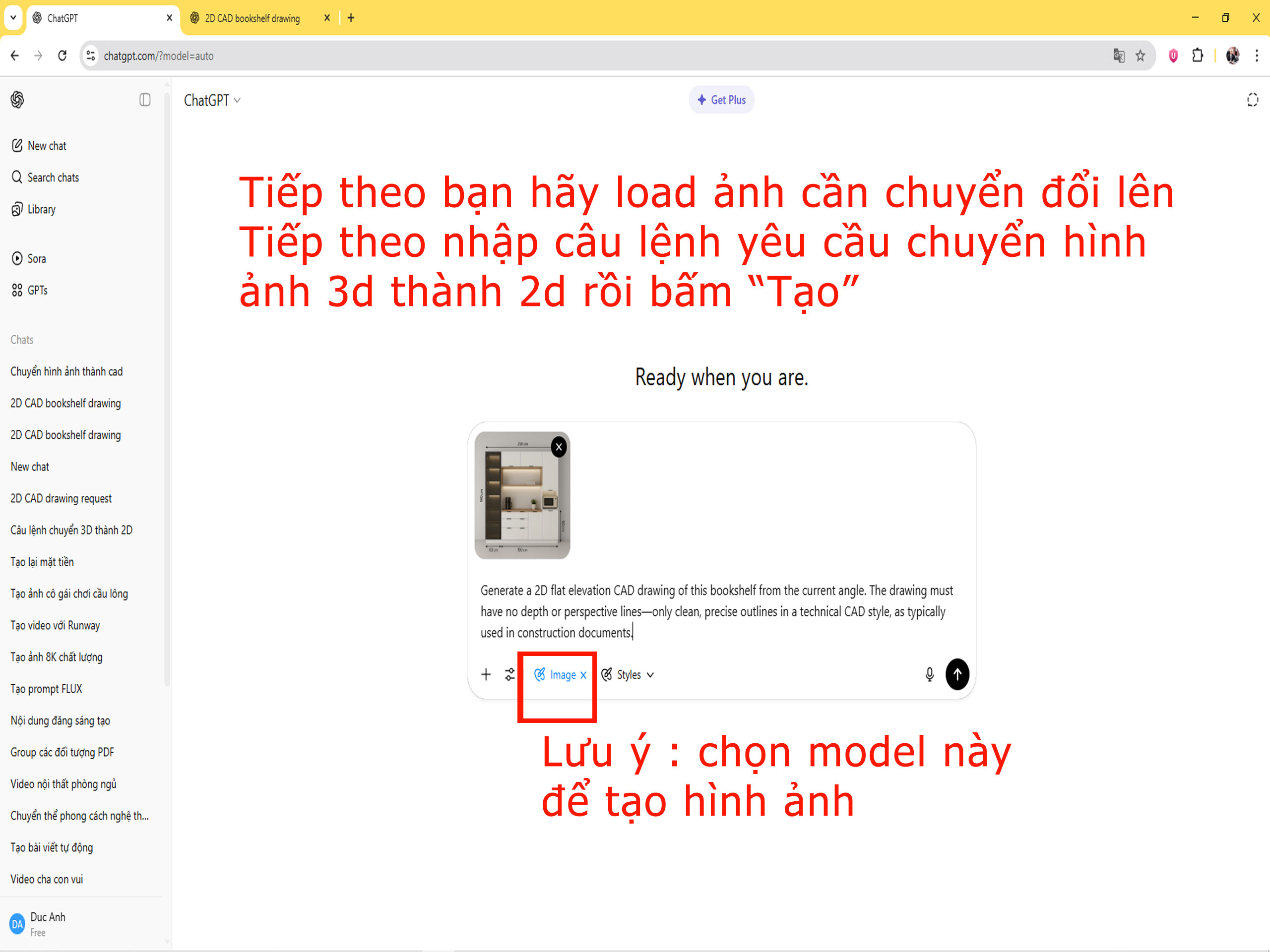

Bước 2: Tải ảnh 3D và ra lệnh cho AI
Đây là bước quan trọng nhất, quyết định chất lượng của bản vẽ 2D.
- Nhấp vào biểu tượng đính kèm tệp (
Image) để tải lên hình ảnh 3D bạn muốn chuyển đổi (ví dụ: ảnh render nội thất, phối cảnh nhà). - Viết một câu lệnh (prompt) thật chi tiết để hướng dẫn AI.
Mẹo:
Câu lệnh càng rõ ràng, kết quả càng chính xác. Hãy yêu cầu AI tạo ra một bản vẽ phẳng (2D flat elevation), không có chiều sâu, không có phối cảnh, chỉ có các đường nét kỹ thuật sạch sẽ.

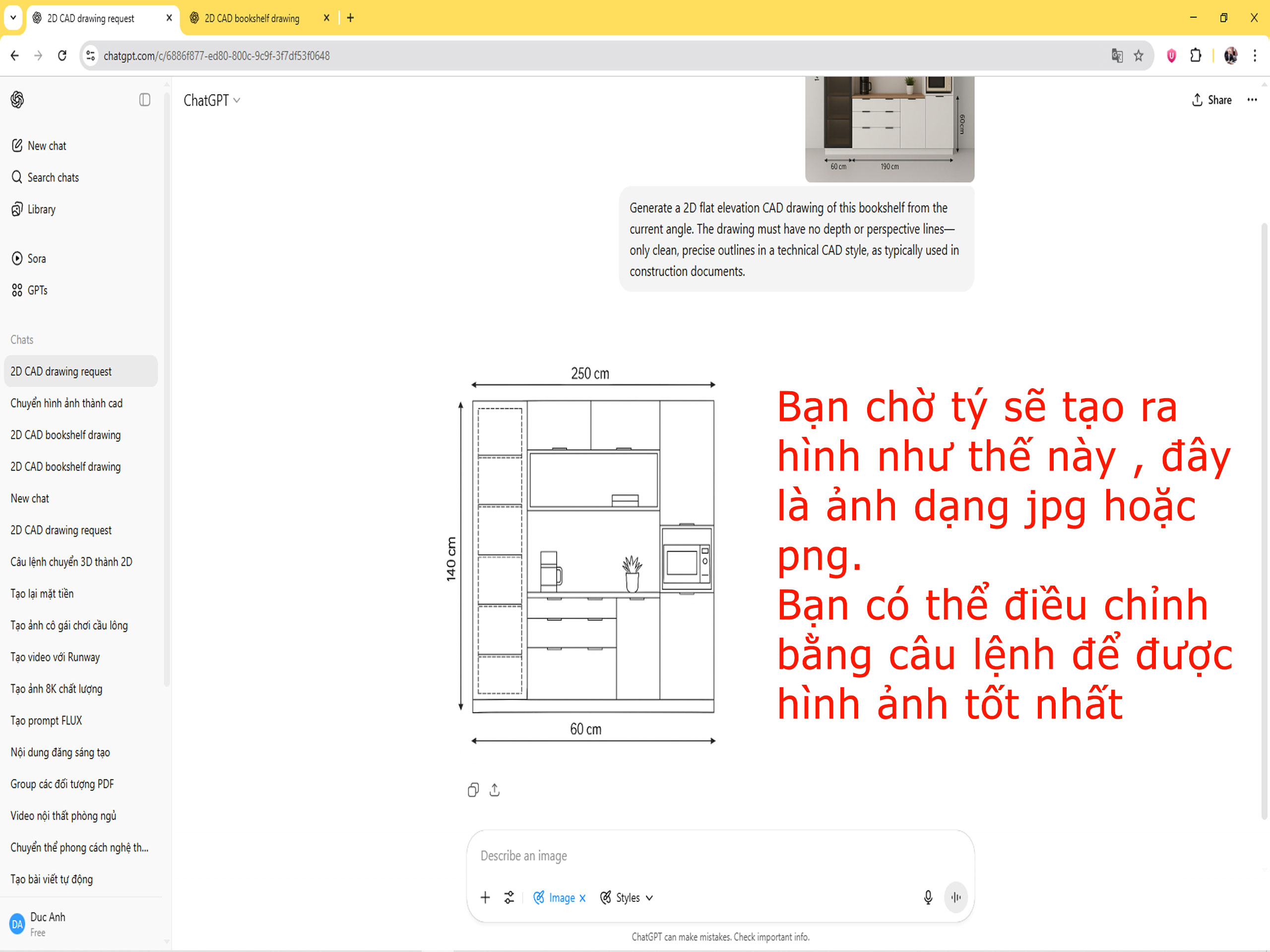

Bước 3: Nhận và Tinh chỉnh kết quả
Sau vài giây, AI sẽ trả về một hình ảnh 2D dưới dạng JPG hoặc PNG. Hãy kiểm tra xem các đường nét đã rõ ràng và đúng theo phong cách bản vẽ kỹ thuật chưa. Nếu chưa hài lòng, bạn có thể thử lại với một câu lệnh khác. Khi đã có kết quả ưng ý, hãy tải hình ảnh này về máy tính.

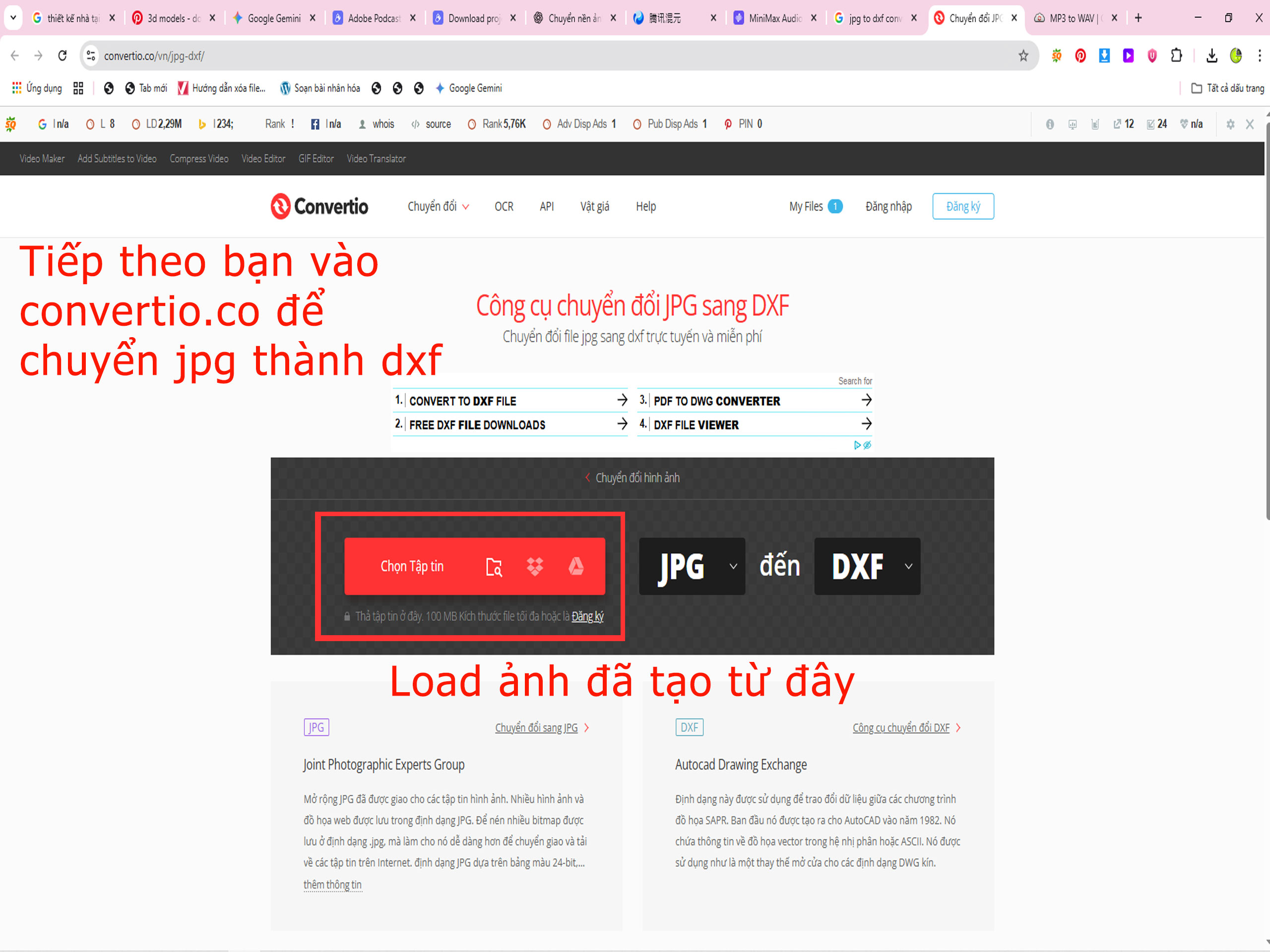

Bước 4: Sử dụng công cụ chuyển đổi sang Vector
Bây giờ, chúng ta cần chuyển file ảnh raster (JPG/PNG) sang định dạng vector (DXF) để có thể chỉnh sửa trong AutoCAD. Chúng tôi đề xuất sử dụng công cụ trực tuyến Convertio.
- Truy cập trang
convertio.co. - Thiết lập chuyển đổi từ
JPG(hoặcPNG) sangDXF. - Nhấp “Chọn Tệp tin” và tải lên file ảnh 2D bạn vừa lưu ở Bước 3.
Đây là bước chuẩn bị quan trọng cho quá trình JPG to DWG.

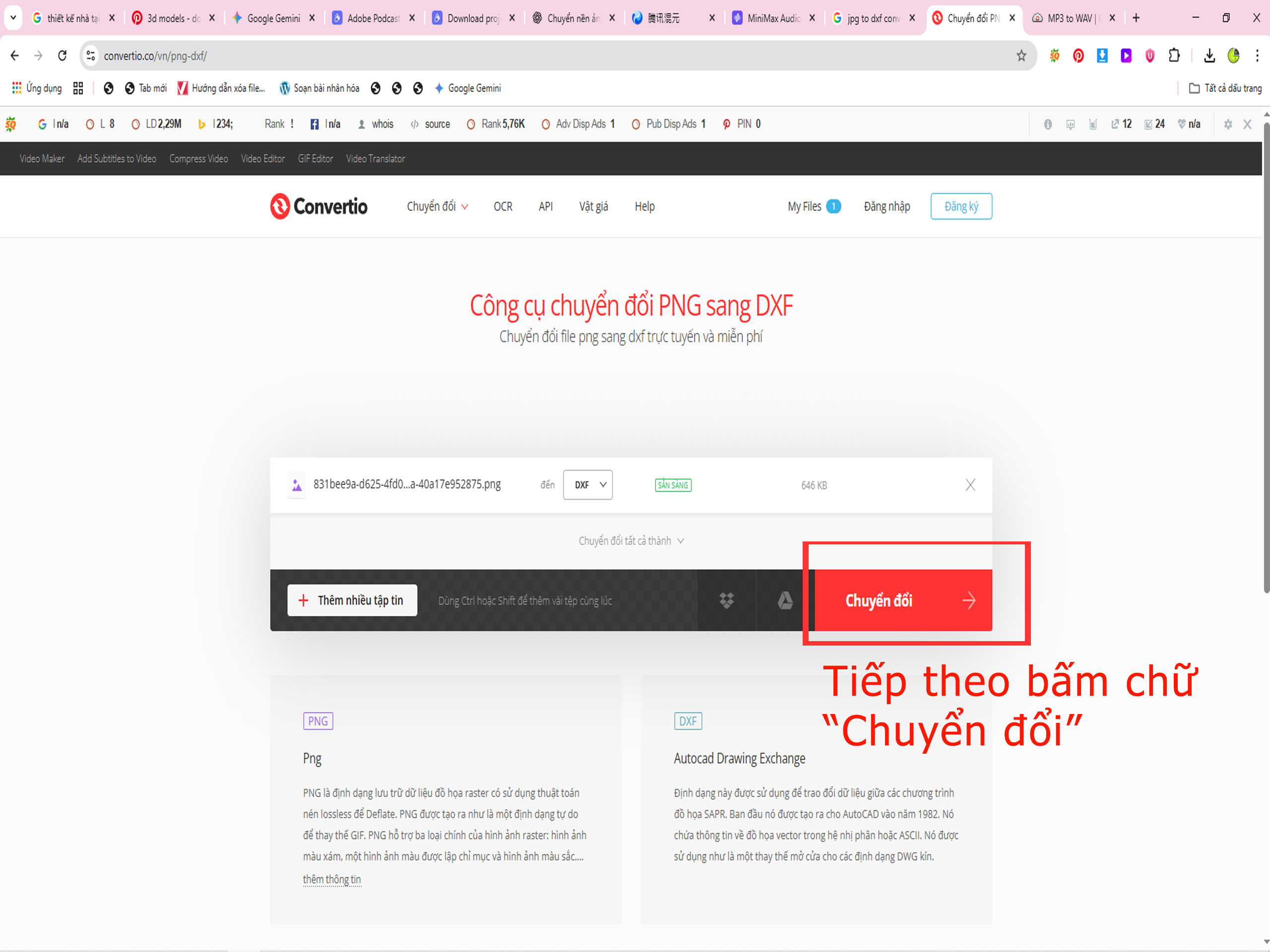

Bước 5: Bắt đầu quá trình Vector hóa
Sau khi đã tải tệp lên và chọn đúng định dạng đầu ra là DXF, bạn chỉ cần nhấn vào nút “Chuyển đổi”. Công cụ sẽ tự động “đồ” lại các đường nét trong ảnh của bạn thành các đối tượng vector.
Bước 6: Tải về tệp DXF thành phẩm
Quá trình chuyển đổi diễn ra rất nhanh. Khi màn hình hiển thị thông báo “Đã hoàn tất chuyển đổi!”, hãy nhấp vào nút “Tải về” để lưu tệp .dxf về máy.

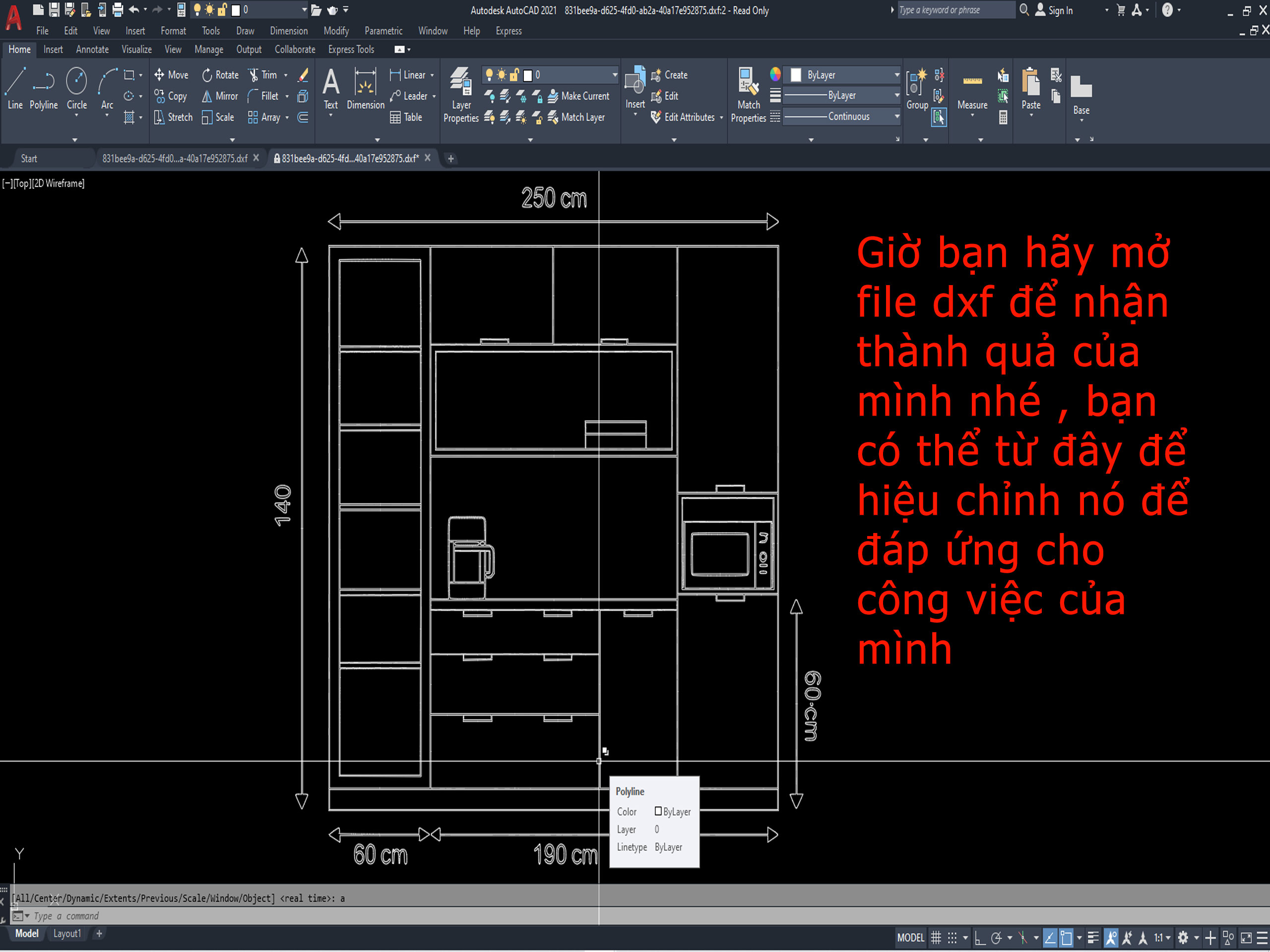

Bước 7: Mở và Hiệu chỉnh trong phần mềm CAD
Đây là bước cuối cùng để hoàn thiện bản vẽ. Hãy mở phần mềm CAD quen thuộc của bạn (như AutoCAD) và mở tệp .dxf vừa tải.
Giờ đây, bạn đã có một bản vẽ kỹ thuật thực sự. Bạn có thể chọn từng đường nét, sử dụng các lệnh như TRIM, SCALE, thêm kích thước, ghi chú và tùy chỉnh theo đúng tiêu chuẩn cần thiết cho công việc.
Kết luận
Với 7 bước đơn giản trên, bạn đã có thể chuyển hình ảnh thành bản vẽ AutoCAD một cách nhanh chóng, biến ý tưởng 3D thành bản vẽ 2D có thể sử dụng được. Đây là một kỹ năng cực kỳ hữu ích, giúp tiết kiệm thời gian và đơn giản hóa quy trình làm việc ban đầu.
Tuy nhiên, để có một bộ hồ sơ thiết kế nhà tại Đà Nẵng hoàn chỉnh, chính xác và tuân thủ các quy chuẩn xây dựng, sự tham gia của các kiến trúc sư chuyên nghiệp là không thể thiếu. Nếu bạn cần tư vấn chuyên sâu hoặc triển khai thi công cho ngôi nhà mơ ước của mình, đừng ngần ngại liên hệ với thicongnhadanang.com để nhận được sự hỗ trợ tốt nhất!
